Perspective คือปรากฏการณ์ที่เกิดจากมุมมองของกล้อง ทำให้วัตถุที่อยู่ ใกล้กล้องดูใหญ่กว่า และวัตถุที่อยู่ ไกลกล้องดูเล็กกว่า แม้ว่าขนาดจริงของวัตถุจะเท่ากันก็ตาม
ในงาน Machine Vision ปรากฏการณ์นี้ทำให้ <strong>ขนาดที่ระบบตรวจวัดจากภาพไม่ตรงกับขนาดจริงของชิ้นงาน</strong> ผลกระทบของ Perspective ต่อการ Inspection
1️⃣ ความคลาดเคลื่อนในการวัดขนาด (Measurement Error)
หากชิ้นงานอยู่คนละระยะจากกล้อง เช่น
- ชิ้นงานเอียง
- ความสูงของชิ้นงานต่างกัน
- ตำแหน่งวางไม่เท่ากัน
ระบบจะอ่านค่า ขนาดที่ต่างกัน ทั้งที่ชิ้นงานจริงเท่ากัน
ตัวอย่างในอุตสาหกรรม
- วัดเส้นผ่านศูนย์กลาง O-ring
- วัดระยะ pitch ของชิ้นส่วน
- วัดความกว้าง PCB trace
- ตรวจสอบ gap หรือ alignment
Perspective จะทำให้ค่าที่วัด ผิดพลาดได้หลายไมครอนถึงหลายมิลลิเมตร
2️⃣ การตรวจ Defect ผิดพลาด
Perspective อาจทำให้
- ขอบชิ้นงานดูบิดเบี้ยว
- รูปร่างดูไม่สมมาตร
- feature detection คลาดเคลื่อน
ส่งผลให้ระบบ Vision
- Reject ของดี (False NG)
- หรือปล่อยของเสียผ่าน (False OK)
3️⃣ ความเสถียรของระบบ Inspection ลดลง
หากชิ้นงานมี ตำแหน่งไม่คงที่ เช่นในสายพาน
Perspective จะทำให้
- ค่า measurement เปลี่ยนทุกครั้ง
- ระบบ calibration ใช้ไม่ได้เต็มประสิทธิภาพ
วิธีแก้ปัญหา Perspective ในระบบ Machine Vision

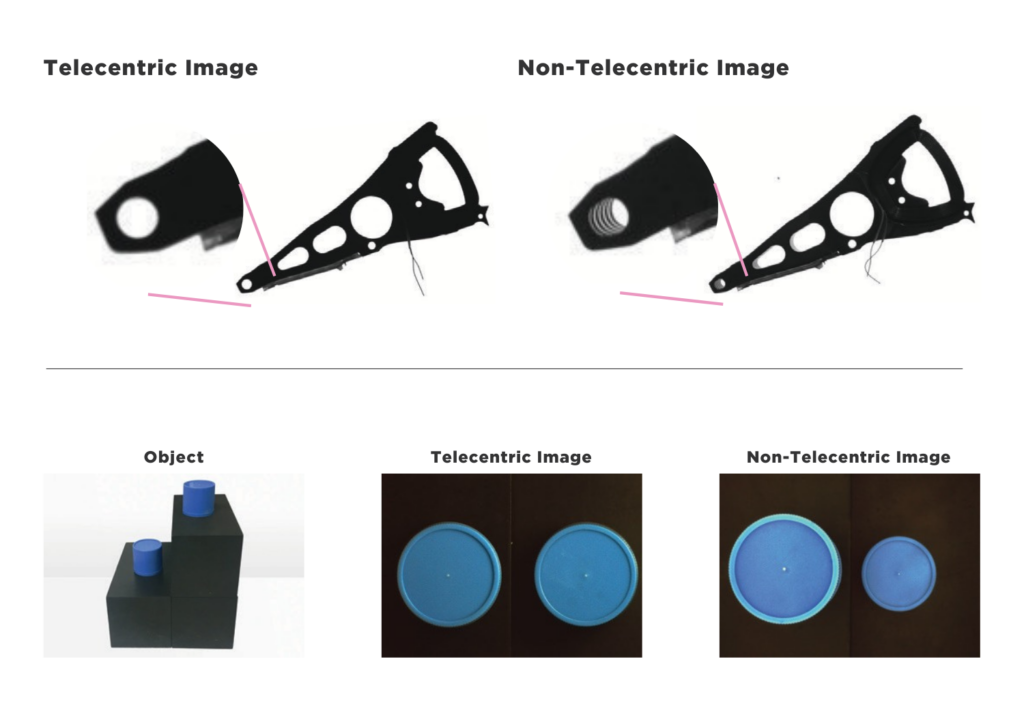

1️⃣ ใช้ Telecentric Lens (วิธีที่ดีที่สุด)
Telecentric Lens ถูกออกแบบให้แสงเข้าสู่เลนส์แบบ ขนาน (Parallel Rays)
ผลลัพธ์คือ
- วัตถุที่อยู่ใกล้หรือไกลกล้องจะ มีขนาดในภาพเท่ากัน
- ลด Perspective Error
- เหมาะกับงาน Measurement / Gauging / Metrology
ข้อดี
- Zero Perspective
- Measurement accuracy สูง
- Repeatability ดีมาก
2️⃣ ควบคุมตำแหน่งชิ้นงาน
เช่น
- Fixture จับตำแหน่ง
- Guide บนสายพาน
- ลดความเอียงของชิ้นงาน
แต่ยัง ไม่สามารถแก้ Perspective ได้ทั้งหมด
3️⃣ Calibration Software
บางระบบใช้
- Pixel to mm calibration
- Distortion correction
ช่วยลด error ได้บางส่วน แต่ Perspective error ยังมีอยู่
สรุป
Perspective เป็นหนึ่งในปัจจัยสำคัญที่ทำให้ การวัดขนาดในระบบ Machine Vision ผิดพลาด โดยเฉพาะในงานตรวจสอบที่ต้องการความแม่นยำสูง
วิธีที่มีประสิทธิภาพที่สุดในการแก้ปัญหานี้คือ การใช้ Telecentric Lens ซึ่งให้ภาพแบบ Zero Perspective ทำให้การวัดขนาดและการตรวจสอบมีความแม่นยำและเสถียรมากขึ้น
